Schlüter®-KERDI-LINE-A Setleri

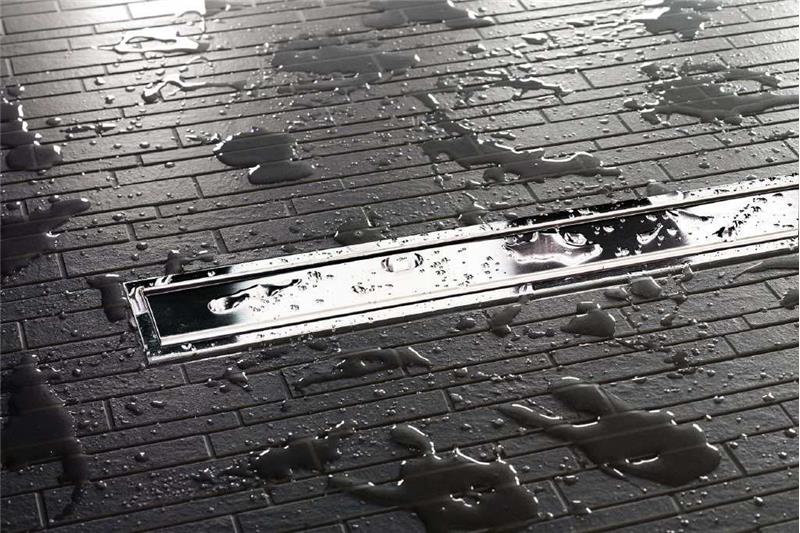

Schlüter®-KERDI-LINE-A Setleri yandan çıkışlı lineer duş sistemleri için komple setlerdir. Düz bir yüzeyde merkezi ya da duvar dibi montajı için evrenseldir. Oluk gövdesinin üzerini dolaşan yapıştırma flanşının üzerine, üretim esnasında Schlüter®-KERDI sıkıca yapıştırılmıştır. Oluk gövdesine uygun, paslanmaz çelikten dizayn ızgarası, Schlüter®-KERDI-LINE-A setinin içerisinde mevcuttur.

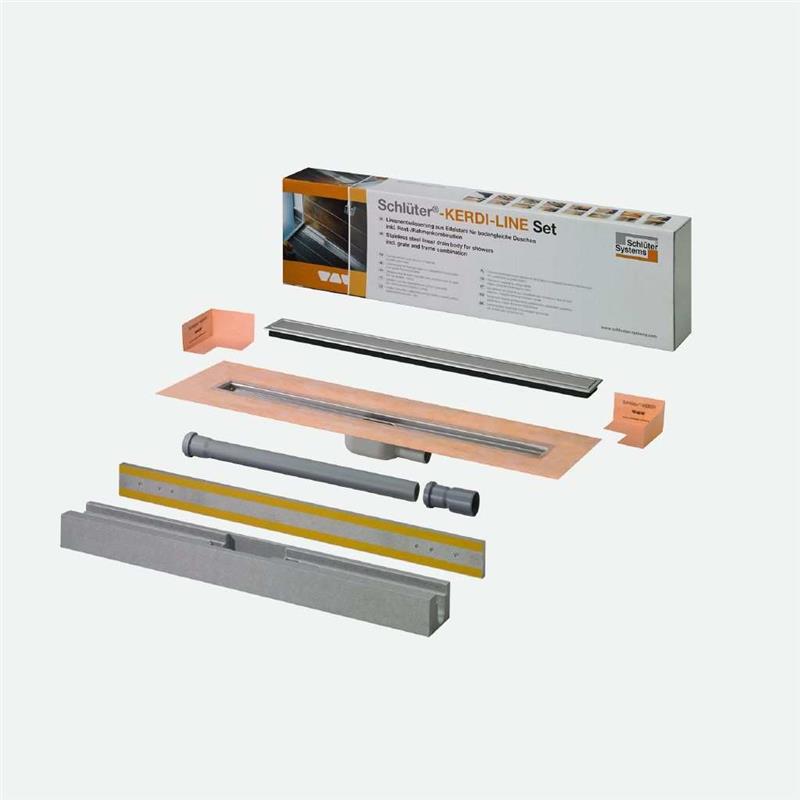

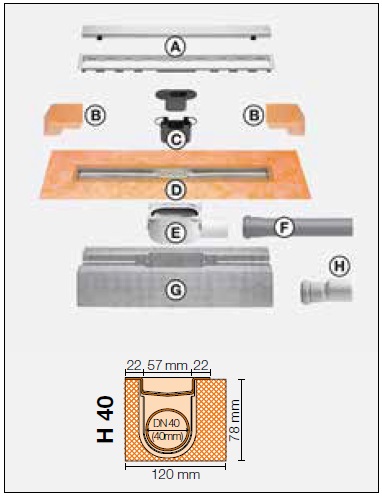

Set-Elemanları:
  1. Izgara-/Çerçeve kombinasyonu,
  2. dizayn ızgarası ile birlikte
  3. Birleşim parçaları (Eşit yükselen duvarlar için)
  4. İki parçalı koku giderici
  5. Yapışık manşetli oluk gövdesi
  6. Gider yuvası
  7. Gider borusu
  8. Oluk taşıyıcısı
  9. DN 40’tan, DN 50’ye redüksiyon parçası

Teknik Veriler:

Drenaj: DN 40
Drenaj kapasitesi: 0,5 l/s
Bulunması gereken su miktarı: 25 mm
19 mm’lik çerçeve yüksekliği, 3–15 mm’lik kaplama
kalınlıkları için
Montaj yüksekliği: 78 mm
Çerçeve dahil kaplama yüksekliği: 74 mm
Uzunluklar: 80/90 cm
